لوپ سه چشمی یاکسون اصلی YAXUN AK-36

جدید

برند : YAXUN

لوپ سه چشمی یاکسون مدل YAXUN AK-36 شامل:

  • دارای زوم 8x تا 50x ( زوم 8 برابر تا 50 برابر دارد)
  • ارتفاع کار: 11.3 سانتیمتر
  • مدل زوم: زوم ممتد
  • عدسی چشمی WF 10x/22
  • ولتاژ ورودی 220 ولت
  • زاویه دید 45 درجه
  • بدون دوربین و مانیتور (قابلیت اتصال را دارد)
  • قابلیت اتصال به دوربین و مانیتور
  • پایه لوپ مشابه لوپ AK20
  • دارای لامپ لوپ در بازو
  • دارای لامپ LED در کفی لوپ
  •  دارای همسان ساز
  • ارتفاع بازو: 35.5 سانتیمتر
  • پهنای دید در زوم 8 برابر (کمترین زوم) :  2.5 سانتیمتر
  • پهنای دید در زوم 50 برابر ( بیشترین زوم) : 4 میلیمتر
  • دارای دو عدد گیره فلزی برای نگه داشتن برد موبایل روی کفی
  • ابعاد پایه کار: طول 29 سانتیمتر × عرض 24 سانتیمتر × ارتفاع 5 سانتیمتر
  • ابعاد کلی لوپ: طول 29 سانتیمتر × عرض 24 سانتیمتر × ارتفاع 35.5 سانتیمتر
  • جنس بدنه: آلومینیوم _ آهن _ پلاستیک
  • وزن ( با جعبه و کارتن): 6.900 کیلوگرم
  • متعلقات: همسان ساز _ کاور پلاستیکی _ شیشه دایره شکل روی پایه _ کابل پاور

جزییات بیشتر

این محصول در انبار موجود نیست


بررسی تخصصی

مشخصات لوپ سه چشمی یاکسون YAXUN AK-36

لوپ سه چشمی یاکسون ak-36 یکی از جدیدترین و با کیفیت ترین محصولات شرکت یاکسون میباشد که برای استفاده تعمیرکاران موبایل و سایر مشاغلی که نیاز به بزرگنمایی زیاد دارند قابل استفاده میباشد.همچنین جهت اطلاع از نحوه عملکرد انواع لوپ میتوانید مشخصات لوپ تعمیرات موبایل را مطالعه کنید.

قبل از بررسی مشخصات لوپ سه چشمی ak36،تفاوت لوپ دو چشمی و لوپ سه چشمی را بیان میکنیم.

تفاوت لوپ دو چشمی و لوپ سه چشمی

لوپ دو چشمی به لوپی هایی گفته میشود که دارای یک هد با دو عدد خروجی لنز چشمی میباشد.که امکان اتصال به دوربین و صفحه نمایش را ندارند.از معروفترین لوپ های دو چشمی میتوان لوپ ak12 و yaxyn ak10  را نام برد.

لوپ های سه چشمی به لوپ های دو چشمی گفته میشود که دارای خروجی سوم در هد لوپ جهت اتصال به دوربین و مانیتور میباشند.شما علاوه بر  داشتن دو عدد خروجی چشمی،یک عدد خروجی جهت اتصال به دوربین و صفحه نمایش را دارید و این امکان را به شما میدهد که تصاویر را به کمک دوربین و کابل به صفحه نمایش منتقل کنید.

انتقال تصاویر لوپ به صفحه نمایش این امکان را به شما میدهد که با تسلط بیشتری بر روی برد گوشی های موبایل کارهایی همچون سیم کشی های حساس و تعویض آی سی را انجام دهید همچنین شما اگر قصد آموزش تعمیرات موبایل به کارآموزان خود را داشته باشید،با استفاده از لوپ سه چشمی و انتقال تصاویر بر روی صفحه نمایش ،میتوانید با سهولت بیشتر،آموزش تعمیرات موبایل را انجام دهید.

لوپ سه چشمی yaxun ak36  دارای بزرگنمایی (زوم) 8 تا 50 برابر و ارتفاع کاری 11.3 سانتیمتر میباشد که به نسبت لوپ سه چشمی یاکسون ak-33 بزرگنمایی بزرگنمایی و ارتفاع کار بالاتری دارد که توجه تعمیرکاران موبایل را به خود جلب کرده است.

در ادامه به بررسی و مشخصات ظاهری و عملکرد لوپ یاکسون AK36 میپردازیم.

جعبه و بسته بندی لوپ یاکسون YAXUN AK36

بسته بندی لوپ سه چشمی AK36 به صورتی کاملا محافظت شده و ضد ضربه طراحی شده است که در زمان حمل و نقل آسیبی به محتویات لوپ وارد نشود.همانطور که در تصویر مشاهده میکنید تمام لوازم و قطعات لوپ AK36 توسط ضربه گیر و فوم مخصوص احاطه شده است و شما میتوانید با خیال آسوده این دستگاه را حمل و نقل کنید.وزن کلی دستگاه به همراه تمام متعلقات 6.900 کیلوگرم میباشد.

جعبه لوپ AK36

در تصویر بعد شما میتوانید اجزای دیگر دستگاه را که به صورت منظم در فوم ضربه گیر تعبیه شده است را مشاهده کنید.

جعبه لوپ

همانطور که در تصویر بالا مشاهده میکنید این بسته بندی شامل دو قسمت است که توسط چسب به همدیگر متصل شده اند.در قسمت کوچکتر مواردی شامل:

1.هد اصلی لوپ
2.چشمی لوپ
3.لنز همسان ساز

هد لوپ AK36

هد سه چشمی لوپ یاکسون AK36

هد سه چشمی یاکسون AK36 شامل:

1.حفره چشم سوم،محل اتصال دوربین لوپ

2.دو چشمی لوپ و محل قرار دادن eyepiec یا لنز چشمی

3.ولوم تنظیم بزرگنمایی که عددی بین 0.8 تا 5 بر روی این ولوم قید شده است.

4.لنز همسان ساز که به عنوان اتصال دهنده دوربین به هد و همسان کننده تصاویر چشمی و صفحه نمایش به کار میرود.

5.چشمی یا eyepiec لوپ AK36 که به صورت فشاری در لوله هد و قسمت 2 قرار داده میشود.

6.خروجی لنز اصلی که دارای شیشه محافظ جهت جلوگیری از ورود دود و گرد و غبار میباشد.

وزن کلی هد لوپ به همراه چشمی های لوپ 1.582 کیلوگرم میباشد.

هد چشمی AK36

متعلقات پایه لوپ یاکسون AK36

متعلقات موجود در جعبه لوپ یاکسون AK36 شامل که جهت پایه لوپ به کار میرود را میتوانید در تصویر زیر مشاهده کنید.

در ادامه به جزِییات این قسمت میپردازیم.

متعلقات پایه لوپ AK36

1.پایه اصلی لوپ:

که شامل کفی و بازوی لوپ میباشد.در قسمت کفی لوپ لامپ LED دیمر دار قرار دارد که میتوانید نور مناسب را تنظیم کنید.

در قسمت بازوی لوپ دو عدد دسته در طرفین قرار دارد که با چرخاندن این دو اهرم،میتوانید فاصله هد اصلی دستگاه را از پایه لوپ تنظیم کنید.

2.کفی پلاستیکی و شیشه ای پایه لوپ

که به شکل دایره ای طراحی شده است و برد گوشی بر روی این قسمت قرار میگیرد.

3.لامپ LED

که دارای 25 عدد LED  میباشد و در بازوی لوپ بسته میشود و به صورت 45 درجه روی برد گوشی ها تابیده میشود.

3.دو عدد گیره فلزی

جهت نگهداشتن برد گوشی و سایر وسایلی که نیاز به بزرگنمایی دارند.

4.اهرم حلقه ای نگهدارنده هد اصلی لوپ

این اهرم توسط پیچ به بازوی لوپ متصل میشود و هد اصلی درون حلقه ی اهرم قرار داده میشود.

5.چادر لوپ

که از این چادر جهت تمیزنگهداشتن دستگاه استفاده میشود.

6.کابل برق

پایه لوپ سه چشمی یاکسون AK-36

پایه لوپ یاکسون AK36 از چندین قسمت مختلف تشکیل شده است:

  • بازوی لوپ
  • حلقه نگهدارنده هد لوپ
  • کفی لوپ

بازوی لوپ به ارتفاع 35.5 سانتیمتر است که به صورت مکعب مستطیل طراحی شده است.درون پایه لوپ AK36 اهرم بالابر لوپ به همراه دسته های چرخان قرار دارد.در قسمت بالایی بازوی خروجی لامپ لوپ قرار دارد که دو عدد آچار L در دو سایز مختلف قرار دارد.

حلقه فلزی لوپ AK36 که توسط یک پیچ به بالابر لوپ متصل میشود و میتوانید با استفاده از اهرمهای چرخان هد لوپ را تنظیم کنید.

کفی لوپ AK36 دارای ابعاد 29X24X5 سانتیمتر هست که در قسمت مرکزی آن یک عدد لامپ دیمر دار قرار دارد.در قسمت کناری کفی لوپ دو عدد ولوم تنظیم کننده نور لامپ های لوپ و یک عدد دکمه پاور قرار دارد.

پایه لوپ AK36

روشنایی لوپ یاکسون AK-36

لامپ لوپ AK36 درقسمت بازوی لوپ بسته میشود و نور تولید شده توسط این لامپ به صورت 45 درجه به روی برد گوشی تابیده میشود.این لامپ به صورت LED بوده و تعداد لامپ های آن 25 عدد لامپ LED میباشد.

همچنین شما میتوانید جهت روشنایی بیشتر از لامپ لوپ اضافی هم در محل خروجی هد لوپ استفاده کنید.

لامپ لوپ AK36

چشمی لوپ یاکسون YAXUN AK-36

یکی از مهمترین قسمتهای لوپ سه چشمی یاکسون AK36،چشمی یا eyepiec لوپ میباشد.بر روی چشمی های لوپ AK36 اعدادی و حروفی شامل WF 10X/22 درج شده است.این چشمی ها به صورت فشاری بر روی هد دستگاه نصب میشود و شما میتوانید قسمت فوقانی این چشمی ها،کیفیت تصاویر را تنظیم کنید.

چشمی لوپ AK36

حلقه پلاستیک چشمی لوپ یاکسون AK36 به صورتی کاملا اختصاصی طراحی شده است که در قسمت فوقانی چشمی لوپ قرار میگیرد که شما میتوانید در تصویر زیر مشاهده کنید.

چشمی لوپ AK-36

همسان ساز لوپ AK-36

همسان ساز لوپ AK36  به عنوان یکی از قطعاتی هست که به عنوان رابط بین لوپ و دوربین لوپ به کار میرود.با چرخاندن قسمت میانی همسان ساز،میتوانید تصاویر چشمی لوپ و خروجی دوربین و نمایشگر را تنظیم کنید.بر روی همسان ساز این لوپ 0.5X CTV درج شده است.

لنز همسان ساز AK36

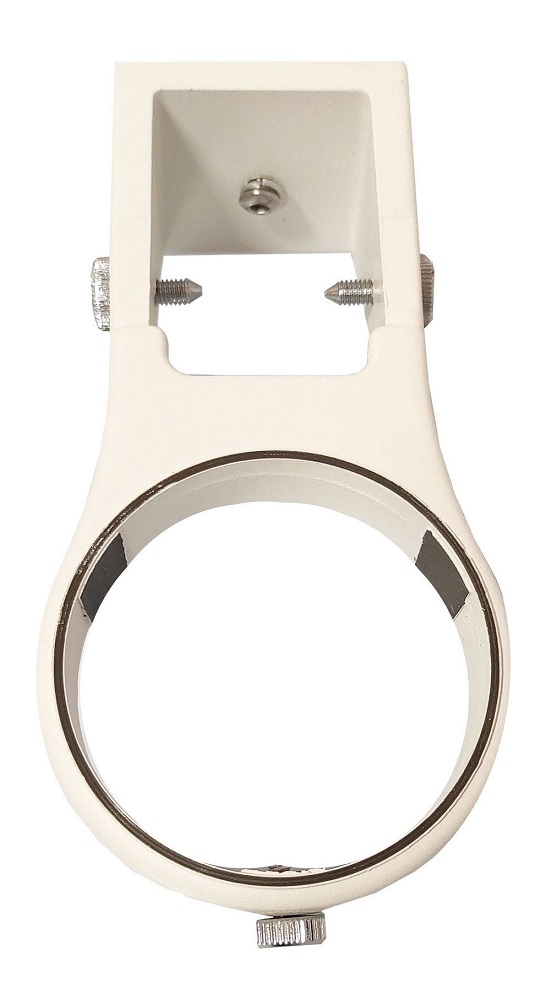

حلقه فلزی هد لوپ AK36

حلقه فلزی لوپ AK36جزییات هد اصلی لوپ یاکسون AK36

هد اصلی لوپ YAXUN AK36محدوده بزرگنمایی لوپ YAXUN AK36

بزرگنمایی لوپ YAXUN AK36لوپ سه چشمی یاکسون AK36


جزئیات فنی

لوپ

نوع لوپ : سه چشمی

سایر مشخصات محصول

بزرگنمایی : 0.8X تا 50X برابر با 8 تا 50 برابر
مدل زوم : زوم ممتد از 8 تا 50 برابر
عدسی چشمی : wf 10x/22
زاویه دید : 45 درجه
فاصله کار : 11.3 سانتیمتر
پهنای دید : در زوم 8 برابر مساوی 2.5 سانتیمتر در زوم 50 برابر مساوی 4 میلیمتر
روشنایی : دارای لامپ led در بازوی و پایه لوپ
چرخش لنز : 360 درجه
ارتفاع بازو : 35.5 سانتیمتر
ابعاد پایه کار : 24*29*5 سانتیمتر
قابلیت نصب لنز واید :
قابلیت نصب لامپ LED :
موارد استفاده : جهت بزرگنمایی قطعات بسیار ریز در برد گوشی موبایل و هر جسم ریز دیگر که برای کار بر روی آن، نیاز به بزرگنمایی داشته باشد.
اتصال به صفحه نمایش :
متعلقات : همسان ساز-کاور پلاستیکی-شیشه دایره ای شکل-کابل برق
ولتاژ ورودی : 220 ولت
کشور سازنده : چین شرکت یاکسون
جنس بدنه : آلومنیوم-آهن-پلاستیک
ابعاد کل : 29*24*35.5 سانتیمتر
مدل پایه لوپ : مستطیلی دارای لامپ

ویدئو آموزشی

جهت آشنایی با نحوه ی عملکرد لوپ سه چشمی یاکسون AK-36  از این ویدئو که در صفحه آپارات یدک موبایل قرار دارد دیدن کنید.


نظرات
3
دیدگاه کاربران
  • 1400-04-19

    کیفیت این لوپ عالیه من خریدم بسیار ممنون از تیم یدک موبایل بخاطره توضیحات کامل من تو هیچ سایتی ندیدم به این کاملی خسته نباشید

    پاسخ مدیر:

    تشکر از شما همکار گرامی پیروز باشید

  • 1400-04-23

    با سلام
    با توجه به اینکه متاسفانه این لوپ و لوپ های مشابه با کیفیت های(لنز) مختلف و قیمت های مختلف در بازار و سایت ها هست از کجا میشه فهمید اصل هست؟؟الان این لوپ از ۷،۸۰۰،۰۰۰ هست تا ۱۰،۰۰۰،۰۰۰...همه هم میگن برای ما اصله ... پس این اختلاف قیمت چیه؟

    پاسخ مدیر:

    با سلام خدمت شما اول اینکه از فروشگاه های معتبر خریداری کنید دوم اینکه لوپ اصل اکا ۳۶ دارای همین پکیجی هستش که ما گذاشتیم ساختار کارتن و بسته بندی هم همینه شما با رجوع به سایت یاکسون متوجه اصل بودنش خواهید شد

  • 1400-06-20

    با سلام خسته نباشید چرخش 360 درجه داره؟

    پاسخ مدیر:

    سلام و عرض ادب خیر
