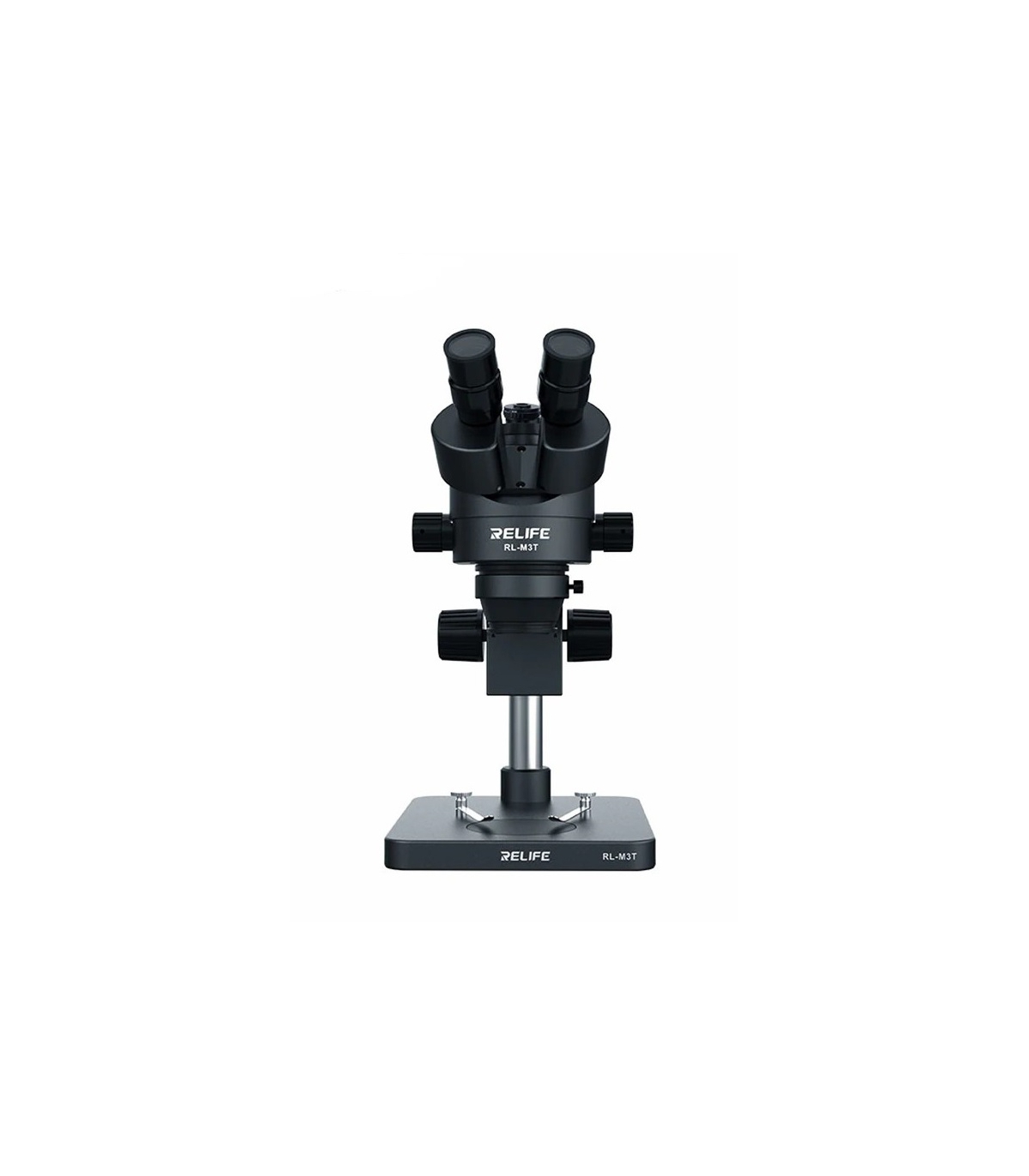

لوپ سه چشمی اصلی ریلایف RELIFE RL-M3T B1

مشخصات لوپ سه چشمی ریلایف RL-M3T:

  •  مشکی رنگ
  • دارای لامپ LED
  • بزرگنمایی 7 برابر تا 45 برابر
  • مدل زوم ممتد
  • عدسی چشمی wf 10×/20 mm
  • زاویه دید: 45 درجه
  • فاصله کار: 10 سانتیمتر
  • پهنای دید: 3 سانتیمتر
  • چرخش لنز: 360 درجه
  • ارتفاع میله لوپ: 24 سانتیمتر
  • دارای یک عدد لامپ LED گرد که به سری لنز متصل میشود ( لامپ دیمردار است)
  • فاقد دوربین (قابلیت اتصال به دوربین را دارد)
  • فاقد صفحه نمایش ( قابلیت اتصال به صفحه نمایش را دارد)
  •  همراه با همسان ساز  0.5x تصویر
  • ابعاد کفی: طول 25 سانتیمتر × عرض 19.8 سانتیمتر × قطر 2.4 سانتیمتر
  • وزن (بدون جعبه) 4.220 کیلوگرم
  • وزن (با جعبه) 5.200 کیلوگرم
  • ● تاثیر لنز واید 0.7X
  • در زوم 7 برابر (کمترین زوم) = ارتفاع کار 12.5 سانتیمتر _  پهنای دید 3.5 سانتیمتر
  • در زوم 45 برابر(بیشترین زوم)= ارتفاع کار 11.3 سانتیمتر _  پهنای دید 1.1 سانتیمتر
  • ● تاثیر لنز واید 0.5X
  • در زوم 7 برابر(کمترین زوم) = ارتفاع کار 16.9 سانتیمتر _  پهنای دید 5.2 سانتیمتر
  • در زوم 45 برابر(بیشترین زوم)= ارتفاع کار 16.5 سانتیمتر _  پهنای دید 1.6 سانتیمتر
ادامه مطلبShow less
نام تجاری:
دوست داشتن0
0
افزودن به فهرست علاقه‌مندی‌ها
ناموجود
(296 رای)
توضیحات

قبل از اینکه بخواهیم ویژگی ها و مشخصات لوپ سه چشمی ریلایف m3t b1 را بیان کنیم لازم است که در مورد تفاوت های لوپ دو چشمی و سه چشمی توضیحاتی ارائه دهیم.

لوپ سه چشمی به لوپی گفته میشود که اضافه بر دو عدد لنز چشمی،یک عدد خروجی دیگر جهت اتصال به دوربین لوپ و صفحه نمایش را داراست و این قابلیت باعث میشود که تعمیرکارن موبایل تصاویر برد را به صفحه نمایش منتقل کنند و این امر باعث بالا رفتن کیفیت کار و دقت تعمیرات میشود.همچنین در مراکز آموزش تعمیرات موبایل باعث سهولت بیشتر در امر یادگیری میشود.

لوپ سه چشمی ریلایف RL-M3T B1 یکی از لوپ های پرفروش شرکت ریلایف است و دلیل استقبال تعمیرکاران موبایل و الکترونیک از این لوپ را میتوان به موارد زیر اشاره کنیم:

  • سادگی در طراحی
  • وسعت دید زیاد
  • ارتفاع کار مناسب
  • شفافیت تصاویر
  • اتصال آن به دوربین و صفحه نمایش های مختلف

شرکت ریلایف محصولات خود را بر اساس ظاهر نامگذاری میکند. مجموعه واژه M3T به معنای لوپ سه چشمی و B1 به معنای مدل پایه لوپ است که شبیه پایه لوپ AK10 طراحی شده است.اگر به شکل ظاهری این لوپ توجه کرده باشید متوجه شباهت زیاد این لوپ با لوپ سه چشمی یاکسون AK33 میشود.چه لحاظ ظاهر و چه از لحاظ زوم،وسعت دید و وضوح تصاویر کاملا مشابه لوپ یاکسون AK-33  میباشد.

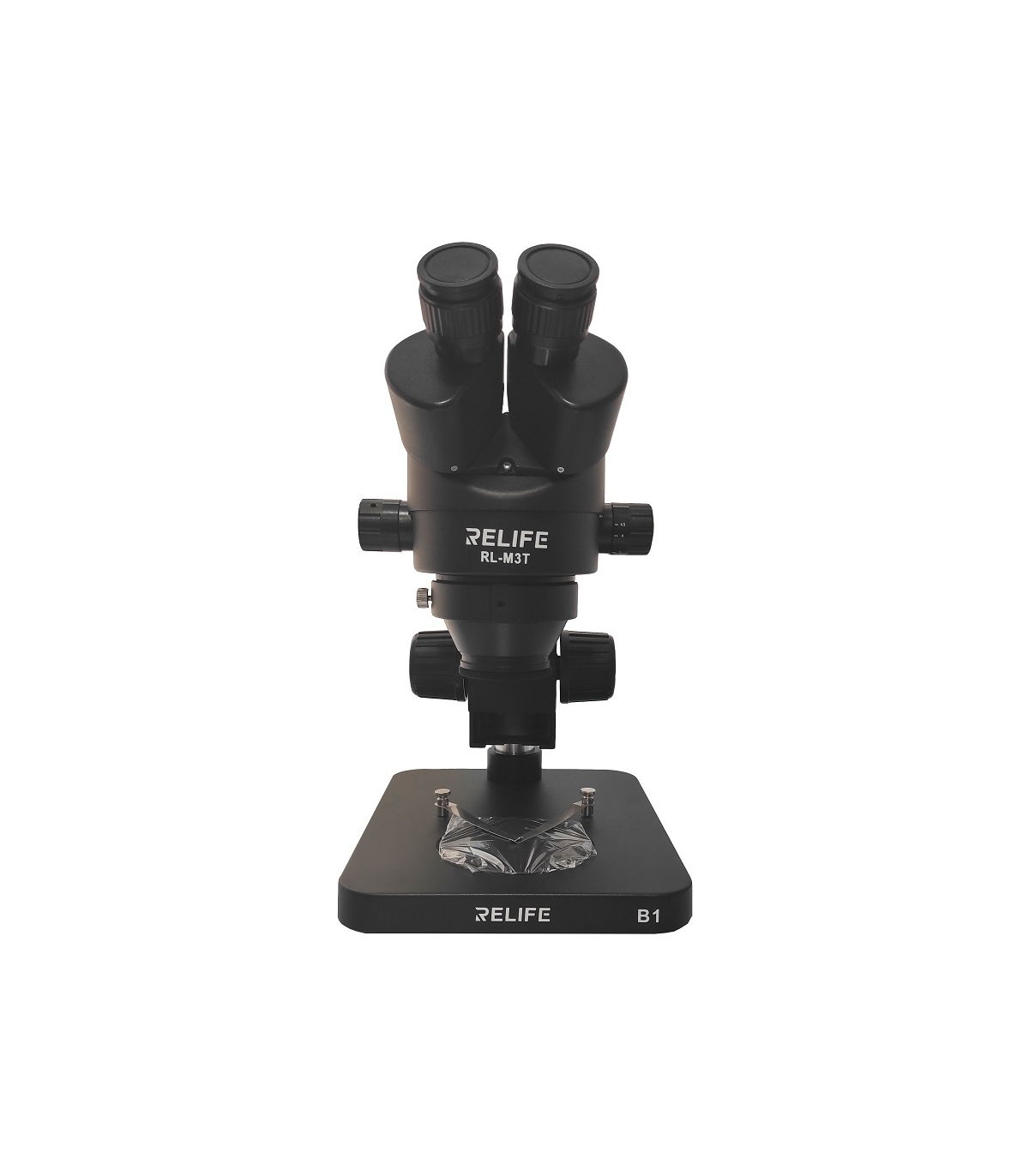

لوپ سه چشمی ریلایف M3T B1

اجزای تشکیل دهنده لوپ سه چشمی ریلایف RL-M3T B1

اجزای تشکیل دهنده و قسمت های مختلف لوپ ریلایف M3T B1 شامل موارد زیر میباشد:

  • هد سه چشمی لوپ
  • پایه لوپ B1
  • جرثقیل یا بالابر لوپ
  • همسان ساز 0.5X به علاوه آچار L
  • دو عدد چشمی WF10X/20
  • دو عدد حلقه پلاستیکی محافظ چشمی
  • یک عدد لامپ گرد LED
  • کاور یا چادر پلاستیکی

لوپ سه چشمی ریلایف M3T B1مشخصات هد سه چشمی لوپ ریلایف RELIFE RL-M3T B1

مهمترین بخش تشکیل دهنده لوپ ریلایف M3T B1 هد اصلی آن است.که دارای دو عدد چشمی آنالوگ و یک عدد خروجی جهت اتصال به همسان ساز لوپ و اتصال به دوربین و صفحه نمایش است.

لوپ سه چشمی ریلایف M3T B1

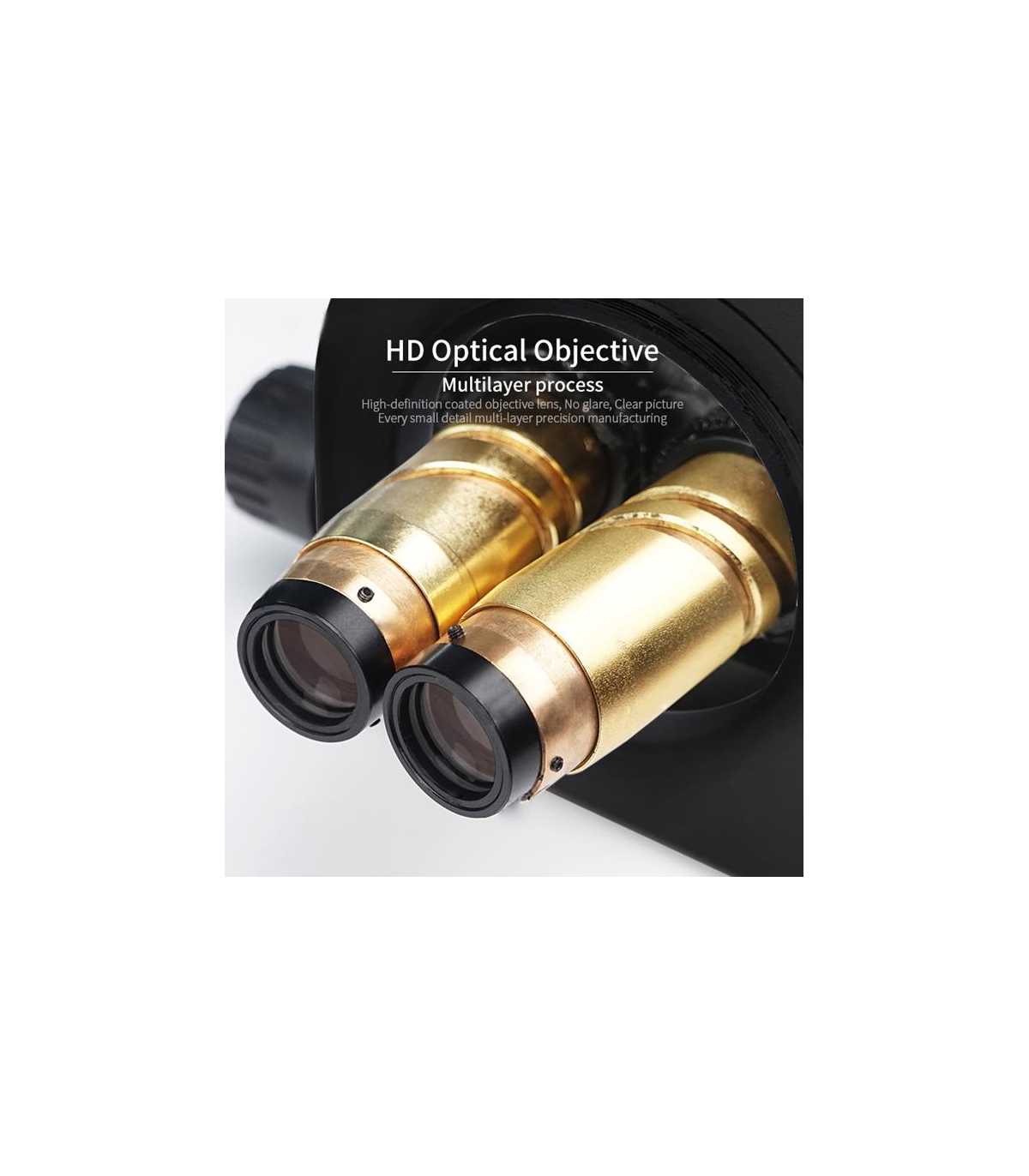

در تصویر بعدی شما میتواند محل اتصال همساز ساز و دوربین و همچنین قسمت داخلی هد لوپ را مشاهده کنید.همانطور که در تصویر میبینید لنزهای شیشه ای لوپ که مهمترین نقش را در جهت زوم ممتد،بزرگنمایی و وضوح تصاویر را دارند درون دو عدد لوله ی فلزی از جنس برنج قرار دارند و شما با چرخاندن ولوم های هد لوپ،باعث  تنظیم فاصله بین شیشه های داخلی شده و به شما این امکان را میدهد که به زوم و وضوح دلخواهتان دست پیدا کنید.

بر روی بدنه هد،هواوگرام شرکت ریلایف نیز بر روی هد دستگاه جهت اصالت دستگاه قرار داده شده است.

لوپ سه چشمی ریلایف M3T B1

همسان ساز لوپ سه چشمی ریلایف M3T B1

لوپ سه چشمی ریلایف M3T دارای یک عدد همسان ساز یا رابط بین لوپ و دوربین میباشد.این وسیله دو وظیفه را بر عهده دارد:

  • رابط و اتصال دهنده هد لوپ و دوربین
  • همسان سازی تصاویر چشمی و صفحه نمایش

همسان ساز لوپ ریلایف M3T B1

زوم و بزرگنمایی لوپ ریلایف RELIFE RL-M3T B1

زوم و بزرگنمایی لوپ سه چشمی ریلایف M3T B1 هم مانند لوپ یاکسون AK33 ممتد بوده و از بزرگنمایی بین 7 تا 45 برابر برخوردار است.شما به راحتی میتوانید زوم لوپ را توسط ولوم تعبیه شده بر روی هد دستگاه تنظیم کنید.

لوپ سه چشمی ریلایف M3T B1
در تصاویر بعدی شما میتوانید حداکثر زوم لوپ سه چشمی ریلایف M3T B1 را بر روی برد گوشی موبایل مشاهده کنید.در این تصویر زوم لوپ بر روی عدد 4.5 تنظیم شده و زوم 45 برابر به ما نمایش داده میشود.
لوپ سه چشمی ریلایف M3T B1

عدسی چشمی لوپ سه چشمی ریلایف RELIFE M3T B1

دو عدد عدسی چشمی در قسمت هد لوپ قرار دارد که به شما امکان دیدن تصاویر زیر لوپ را میدهد.اگر این دو عدسی ایراد داشته باشید شما نمیتوانید تصاویر زیر لوپ را مشاهده کنید.بر روی این عدسی ها عبارت WF10X/20 قید شده و کامل کننده زوم لوپ میباشد.بدین صورت که بر روی ولوم هد لوپ عدد 0.7 قید شده و شما با ضرب این عدد در 10 به زوم 7 برابر میرسید.

لوپ سه چشمی ریلایف اصلی RELIFE RL-M3T B1

همچنین جهت تسلط بیشتر دو عدد حلقه پلاستیکی انعطاف پذیر هم بر روی این دو عدسی قرار داده میشود تا شما بتوانید چشم خودتان را به روی چشمی ها قرار دهید و قادر خواهید بود تصاویر را با وضوح بالاتری ببینید.

لوپ سه چشمی ریلایف M3T B1

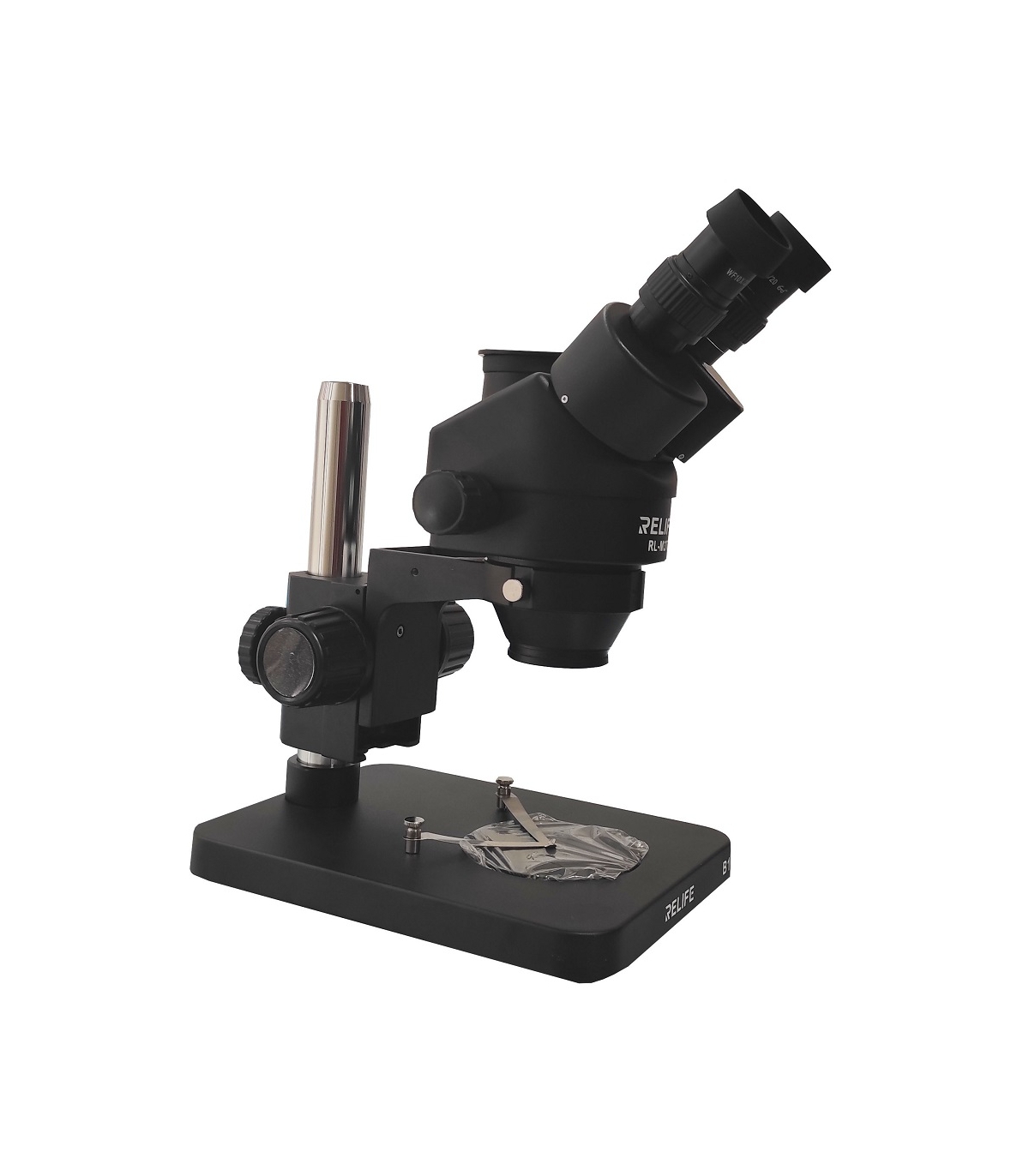

پایه لوپ سه چشمی ریلایف M3T B1

پایه لوپ ریلایف M3T B1 کاملا مشابه لوپ یاکسون AK10  و هیچ تفاوتی ندارد.تنها تفاوت این دو مدل در رنگ پایه هست.

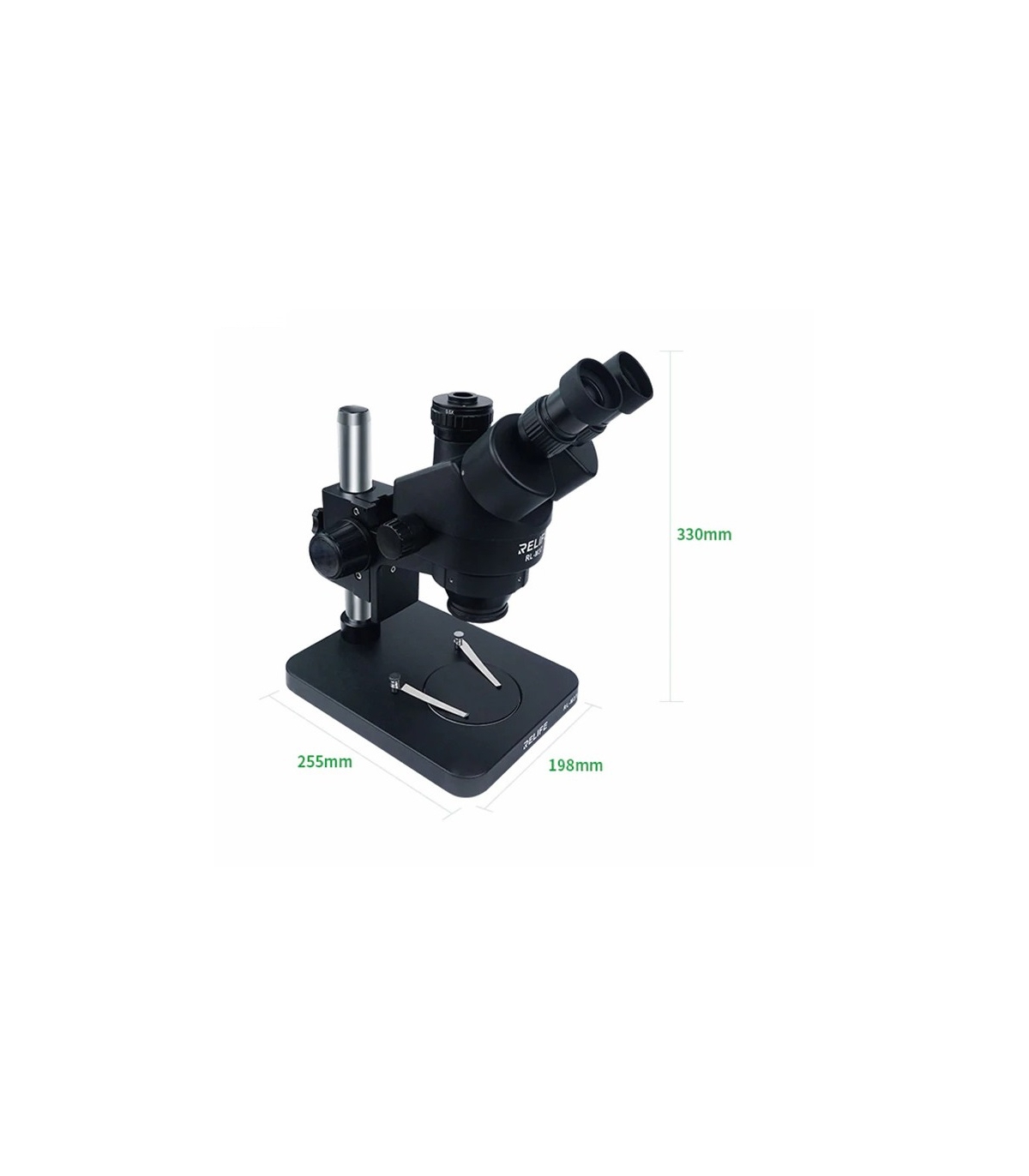

ابعاد کفی پایه لوپ : طول 25 سانتیمتر × عرض 19.8 سانتیمتر × قطر 2.4 سانتیمتر است و طول بازوی لوله ای شکل لوپ 24 سانتیمتر است.

لوپ سه چشمی ریلایف M3T B1

همچنین شما میتوانید با تعویض کفی پایه لوپ با پد نسوز و پایه لوپ فلزی به فضای کار بیشتری دسترسی داشته باشید.

جرثقیلی لوپ ریلایف M3T B1

جرثقیل لوپ که در قسمت بازوی لوپ بسته میشود نقش بسیار مهمی در جابه جایی هد لوپ و تنظیم فاصله کانونی و زوم دستگاه دارد.شما با چرخاندن دو عدد دسته ی چرخان که به محور جرثقیل متصل هستند میتوانید هد لوپ را بالا و پایین ببرید و به وضوح لازمتان برسید.

لوپ سه چشمی ریلایف M3T B1

نور و روشنایی لوپ سه چشمی ریلایف RELIFE RL-M3T B1

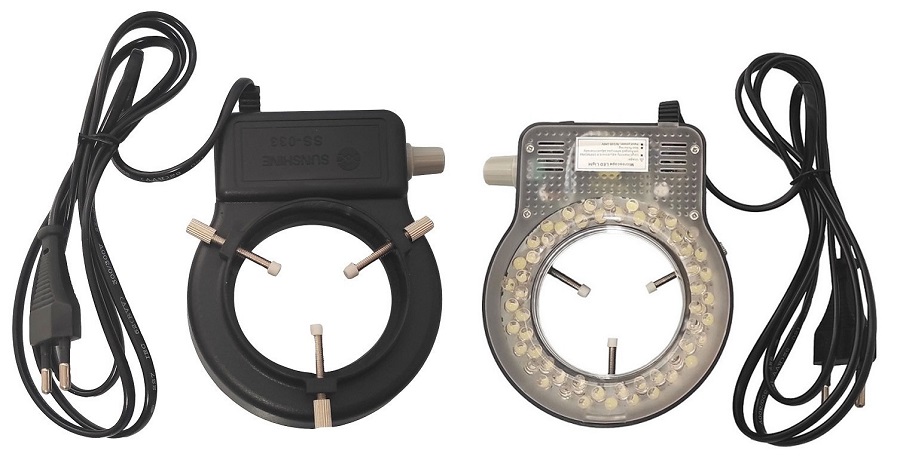

لوپ سه چشمی ریلایف M3T دارای یک عدد لامپ است که شامل 56 عدد لامپ LED کوچک است و در قسمت پایین هد دستگاه توسط پیچ مخصوص فیکس میشود.این لامپ به برق 220 ولت متصل شده و دارای دیمر تنظیم نور میباشد.درواقع اگر لوپ شما منبع نور کافی نداشته باشد،شما نمیتوانید تصاویر واضح و شفافی داشته باشید.

لوپ سه چشمی ریلایف M3T B1

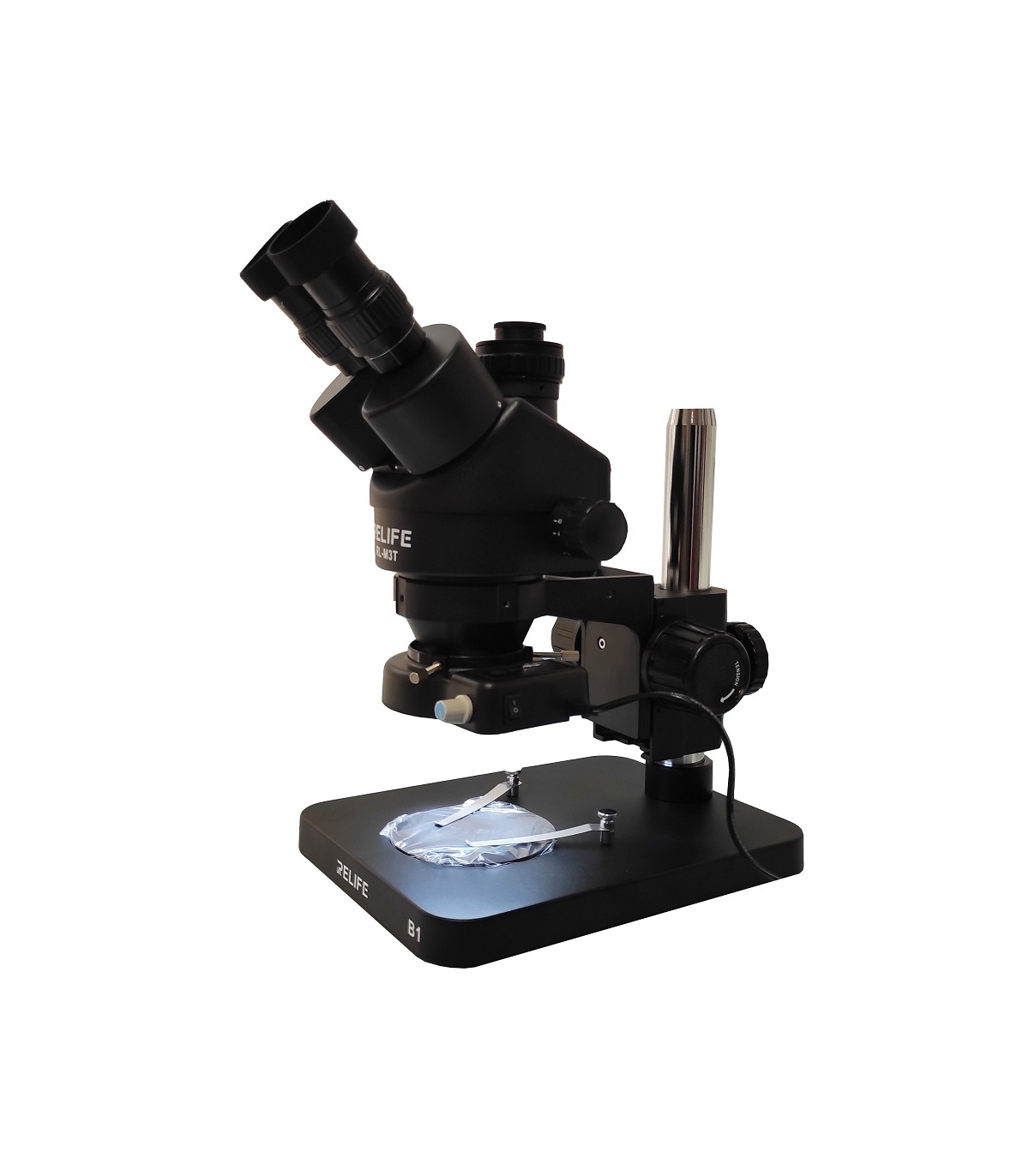

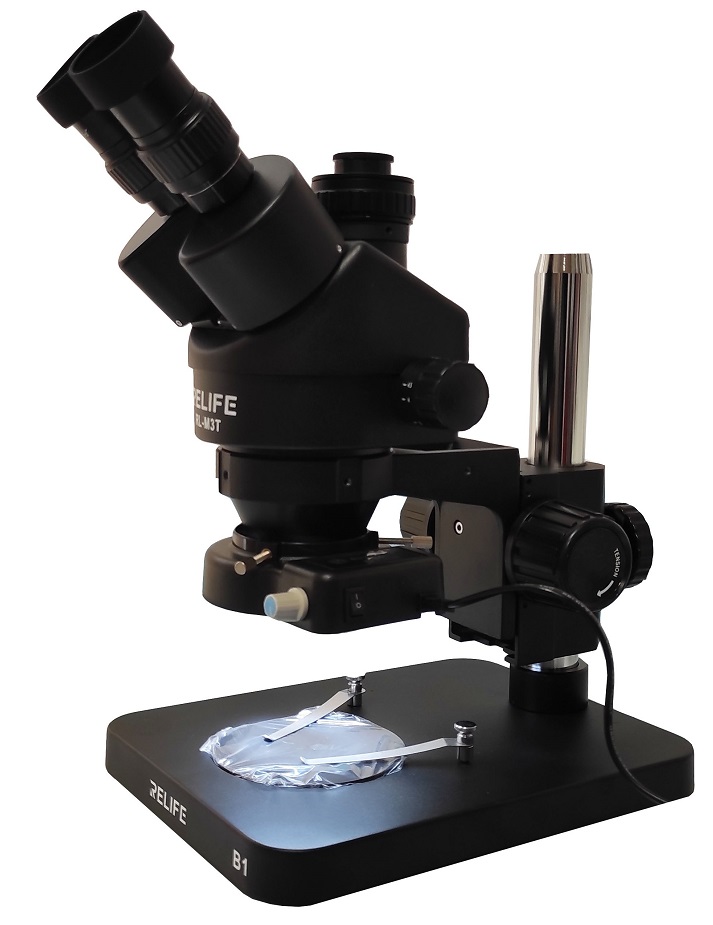

در تصویر بعدی شما میتوانید محل قرارگیری لامپ لوپ را مشاهده کنید.

لوپ سه چشمی ریلایف M3T B1

چادر یا کاور محافظ لوپ سه چشمی ریلایف M3T B1

اگر شما جز تعمیرکارانی هستید که به ابزار و لوازم تعمیرات خود اهمیت میدهید و به نظافت و نظم میز کارتان رسیدگی میکنید حتما باید بعد از اتمام کار، از چادر و کاور لوپ جهت عدم نفوذ گرد و خاک به قسمت های مختلف لوپ استفاده کنید.

لوپ سه چشمی ریلایف M3T B1

لوپ سه چشمی ریلایف RELIFE RL-M3T B1 یکی از بهترین لوپ های سه چشمی در بازار تعمیرات موبایل محسوب میشود.شما تعمیرکاران موبایل اگر میخواهید به کارآموزان خود حین انجام کار بر روی برد،مراحل تعویض آی سی ها یا سیم کشی های حساس را بر روی صفحه نمایش نشان دهید،خرید این لوپ گزینه بسیار مناسبی برای شماست.

در آخر اگر تجربه کاربری از این لوپ دارید ممنون میشیم که با ما و سایر همکاران به اشتراک بگذارید.

ادامه مطلبShow less
جزئیات محصول

مشخصات

نوع لوپ
لوپ سه چشمی استریو
بزرگنمایی
0.7X تا 4.5X برابر با 7 تا 45 برابر
مدل زوم
زوم ممتد از 7 تا 45 برابر
زاویه دید
45 درجه
عدسی چشمی
wf 10x/20 mm
قابلیت نصب لنز واید
دارد
قابلیت نصب لامپ LED
دارد
فاصله کار
10 سانتیمتر
پهنای دید
3 سانتیمتر
روشنایی
مجهز به لامپ LED در قسمت لنز
چرخش لنز
360 درجه
ارتفاع بازو
24 سانتیمتر
ابعاد پایه کار
19.8*25.5 سانتیمتر
ابعاد کل
38 سانتیمتر طول،36 سانتیمتر ارتفاع،26 سانتیمتر عرض (ابعاد جعبه لوپ)
اتصال به صفحه نمایش
دارد
موارد استفاده
جهت بزرگنمایی قطعات بسیار ریز در برد گوشی های موبایل و هر جسم ریز دیگر که برای کار بر روی آن، نیاز به بزرگنمایی داشته باشد.
متعلقات
لامپ LED دیمردار،همسان ساز چشمی 0.5X
ولتاژ ورودی
220 ولت
جنس بدنه
آهن و آلومنیوم
وزن
4.220 کیلوگرم
کشور سازنده
چین
